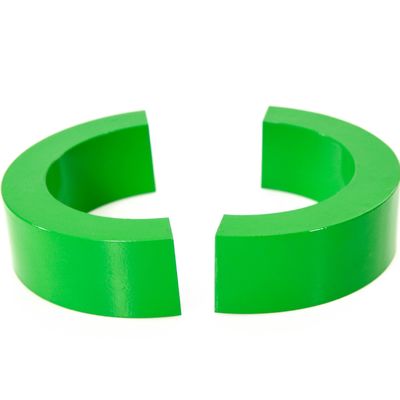

74VAC Permalloy Çekirdek 55mm Ölçüm Silikonlu Çelik Trafo Çekirdeği

Akım Trafosu İçin Yüksek Geçirgenlikli Permalloy Çekirdek

Permalloy, %35 ile %90 arasında değişen çok çeşitli nikel içeriğine sahip bir demir-nikel alaşımını ifade eder.Permalloy'un en büyük özelliği, zayıf manyetik alanlardaki yüksek manyetik geçirgenliğidir.Doygunluk manyetik indüksiyon yoğunlukları genellikle 0.6-1.0T arasındadır.En basit permalloy, iki elementten oluşan bir alaşımdır: demir ve nikel.Uygun haddeleme ve ısıl işlem sayesinde yüksek manyetik geçirgenliğe sahip olabilirler.Aynı zamanda, nispeten yüksek doygunluktaki manyetik indüksiyon elde etmek için demir ve nikel içeriğini makul bir şekilde eşleştirebilirler.Bununla birlikte, bu permalloy düşük özdirenç ve zayıf mekanik özelliklere sahiptir, bu nedenle çok fazla pratik uygulama yoktur.Şu anda, yaygın olarak kullanılan Permalloy, molibden, bakır ve benzeri gibi demir ve nikel bazında başka elementler eklemektir.Bu elemanların eklenmesinin amacı, çekirdek yapıldıktan sonra girdap akımı kaybını azaltmak için malzemenin direncini arttırmaktır.Aynı zamanda, elemanların eklenmesi, malzemenin sertliğini de artırabilir; bu, özellikle manyetik kafalar gibi aşınmalı uygulamalar için faydalıdır.Permalloy üretim süreci daha karmaşıktır.Örneğin, levha haddeleme işlemi, tavlama sıcaklığı, zaman, tavlama sonrası soğutma hızı, vb. tümü, malzemenin nihai manyetik özellikleri üzerinde büyük bir etkiye sahiptir, Permalloy çekirdekleri, kullanıcının boyutuna ve performans gereksinimlerine göre özelleştirilebilir sarma, laminasyon, perçin istifleme, kendinden sabitleme ve kauçuk kalıplama gibi el sanatları.Bu tür demir çekirdekler, süper yüksek ilk geçirgenlik ve yüksek geçirgenlik, süper düşük zorlayıcılık ve düşük doygunluk manyetik indüksiyon gibi mükemmel manyetik performanslara sahiptir.

Başvuru:

Çoğunlukla küçük transformatörlerde, darbe transformatörlerinde, rölelerde, transformatörde, manyetik yükselticide, elektromanyetik kavramada, zayıf manyetik veya ikincil manyetik alanda çalışan reaktör çekirdeğinde ve manyetik koruyucuda kullanılır.

3. Özellikler
1). Düşük zorlayıcılık ve manyetik histerezis kaybı;
2). Yüksek direnç ve loweddy-currentloss;
3). Yüksek ilk manyetik geçirgenlik ve maksimum manyetik geçirgenlik;
4). Yüksek doygunluk manyetik akı yoğunluğu;

parametreler

parametre:
