Ürün ayrıntıları:
|
| Malzeme: | 1j85 Kalıcı | Bobin Yapısı: | toroidal |
|---|---|---|---|
| kullanım: | akım trafosu | ||
| Vurgulamak: | 1j85 akım Permalloy Çekirdek,10mm Toroidal Permalloy Çekirdek,20mm toroidal akım trafosu |
||

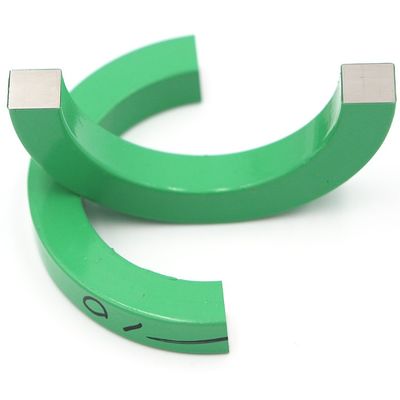

Akım Trafosu için 1j85 Permalloy Çekirdek
PERMALLOY şerit, yüksek manyetik geçirgenliğe ve yüksek geçirgenliğe sahip bir alaşım malzemedir.Özellikleri: %45-81 NI orta nikel ve yüksek nikel yumuşak manyetik alaşım: Bs=0.7-1.6T.Manyetik geçirgenlik 50.000 ila 50.000 arasındadır.500.000, farklı kullanım
Üretim süreci ve ısıl işlem sistemi, sıradan döngü-yüksek başlangıç geçirgenliği, dikdörtgen döngü-yüksek artık manyetik indüksiyon ve düz döngü-düşük artık manyetik indüksiyon elde edebilir.Manyetik bileşenlerin ağırlığını ve hacmini azaltmak için yüksek manyetik indüksiyon, yüksek manyetik geçirgenlik ve düşük kayıp.Esas olarak metal kalkanlar için kullanılır
Başvuru:
Zayıf manyetik alanda uygulama için uygundurlar, yüksek hassasiyetli ve küçük güç trafosu, düşük güçlü manyetik amplifikatör, röle, manyetik kayıt cihazı kafası, sıfır dizi akım trafosu, güç dönüştürücü, hassas akım trafosu, manyetik amplifikatör üretimi için kullanılabilirler. , güç transformatörü, jikle, darbe transformatörü, polarite darbe transformatörü, DC voltaj dönüştürücü, manyetik modülatör, sabit endüktans elemanı, tek kutuplu darbe transformatörü, manyetik koruyucu vb.
parametreler
| Boyut (mm) | Giriş akımı (A) | Çıkış Gücü (mW) |
| 55*65*5 | 10 | 13mW dk |
| 55*75*10 | 5 | 38mW dk |
| 55*75*12 | 5 | 45mW dk |
| 48*68*15 | 5 | 50mW dk |
| 55*75*20 | 3 | 45mW dk |
parametre:
| BOY | Giriş Akımı | Dönüş oranı | İş yoğunluğu | Voltaj | Çıkış gücü |
| 55*65*5mm | 10 A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3 A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
