Ürün ayrıntıları:
|
| Malzeme: | 1j85 Kalıcı | Özellik: | yüksek geçirgenlik |
|---|---|---|---|
| Bobin Yapısı: | Toroidal çekirdek | kullanım: | akım trafosu |
| Vurgulamak: | 38mW min silikon çelik transformatör çekirdeği,1j85 silikon çelik transformatör çekirdeği,1j85 kalıcı toroidal çekirdek |
||

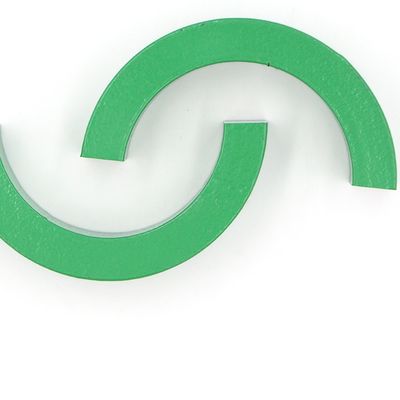

Akım Trafosu için 1j85 Permalloy Çekirdek
Yüksek manyetik geçirgenlik alaşımı (permalloy)
Yüksek geçirgenliğe sahip alaşımlar, başlangıç geçirgenliği ve geçirgenliği yüksek olan demir-nikel alaşımlarını ifade eder ve ürün adlarının çoğuna "permalloy" denir.Yüksek manyetik geçirgenliğe ek olarak, permalloy nispeten düşük kayba, özellikle iyi çevresel uyarlanabilirliğe ve istikrarlı performansa sahiptir.Pahalı olmasına rağmen, daha katı koşullara sahip güç kaynaklarında hala kullanılmaktadır.
Başvuru:
Zayıf manyetik alanda uygulama için uygundurlar, yüksek hassasiyetli ve küçük güç trafosu, düşük güçlü manyetik amplifikatör, röle, manyetik kayıt cihazı kafası, sıfır dizi akım trafosu, güç dönüştürücü, hassas akım trafosu, manyetik amplifikatör üretimi için kullanılabilirler. , güç transformatörü, jikle, darbe transformatörü, polarite darbe transformatörü, DC voltaj dönüştürücü, manyetik modülatör, sabit endüktans elemanı, tek kutuplu darbe transformatörü, manyetik koruyucu vb.
parametreler
| Boyut (mm) | Giriş akımı (A) | Çıkış Gücü (mW) |
| 55*65*5 | 10 | 13mW dk |
| 55*75*10 | 5 | 38mW dk |
| 55*75*12 | 5 | 45mW dk |
| 48*68*15 | 5 | 50mW dk |
| 55*75*20 | 3 | 45mW dk |
parametre:
| BOY | Giriş Akımı | Dönüş oranı | İş yoğunluğu | Voltaj | Çıkış gücü |
| 55*65*5mm | 10 A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3 A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
