Ürün ayrıntıları:
|
| Malzeme: | kalıcı | Birincil Giriş: | 10 A |
|---|---|---|---|
| Çıkış gücü: | 13MW Min | Voltaj: | 3.7VAC |
| Bobin Yapısı: | toroidal | kullanım: | Koruma, Ölçüm |
| Vurgulamak: | 5mm yumuşak manyetik çekirdek,3.7VAC yumuşak manyetik çekirdek,Permalloy demir nikel çekirdek |
||

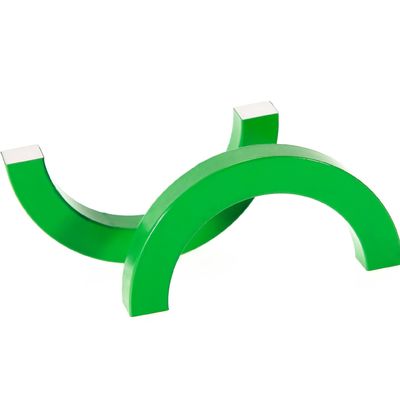

Akım Trafosu İçin Yüksek Geçirgenlik Permalloy Çekirdek Demir-Nikel Alaşımı
Mekanik özellikler
Yumuşak tavlı
Çekme: Min 570 MPa
Verim: Min 160 MPa
Uzama: Min %45
Fiziki ozellikleri
Yoğunluk: 8,7 g/cm3
Erime Noktası: 1400 °C
Curie Sıcaklığı: 400 °C
Manyetik özellikler
Doygunluk İndüksiyonu: 0.70
Maksimum Geçirgenlik: 110.000-260.000
Zorlayıcı Kuvvet - A/m: 0.7-2.4
Geçirgenlik μ 0.08>=: 30.000-55.000
Başvuru:
Zayıf manyetik alanda uygulama için uygundurlar, yüksek hassasiyetli ve küçük güç trafosu, düşük güçlü manyetik amplifikatör, röle, manyetik kayıt cihazı kafası, sıfır dizi akım trafosu, güç dönüştürücü, hassas akım trafosu, manyetik amplifikatör üretimi için kullanılabilirler. , güç transformatörü, jikle, darbe transformatörü, polarite darbe transformatörü, DC voltaj dönüştürücü, manyetik modülatör, sabit endüktans elemanı, tek kutuplu darbe transformatörü, manyetik koruyucu vb.
parametreler
| Boyut (mm) | Giriş akımı (A) | Çıkış Gücü (mW) |
| 55*65*5 | 10 | 13mW dk |
| 55*75*10 | 5 | 38mW dk |
| 55*75*12 | 5 | 45mW dk |
| 48*68*15 | 5 | 50mW dk |
| 55*75*20 | 3 | 45mW dk |
parametre:
| BOY | Giriş Akımı | Dönüş oranı | İş yoğunluğu | Voltaj | Çıkış gücü |
| 55*65*5mm | 10 A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3 A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
