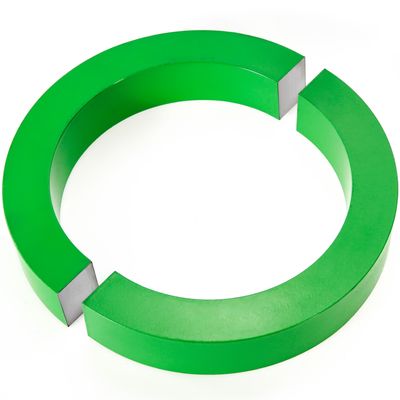

Koruma Permalloy Çekirdek 15mm Yüksek Geçirgenlik Manyetik Trafo Çekirdeği

Koruma Permalloy Çekirdek 15mm Yüksek Geçirgenlik Manyetik Trafo Çekirdeği
Koruma Permalloy Çekirdek 15mm Yüksek Geçirgenlik Manyetik Trafo Çekirdeği

Büyük resim :  Koruma Permalloy Çekirdek 15mm Yüksek Geçirgenlik Manyetik Trafo Çekirdeği

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HEMEI
Sertifika: CE
Model numarası: 48*68*15mm
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1000
Fiyat: Negotiable
Ambalaj bilgileri: Standart Karton
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: 1000 adet/ay

Koruma Permalloy Çekirdek 15mm Yüksek Geçirgenlik Manyetik Trafo Çekirdeği

Açıklama
çekirdek: kalıcı Birincil Giriş: 5A
Çıkış gücü: 50MW Min Voltaj: 7VAC
Bobin Yapısı: toroidal kullanım: Koruma, Ölçüm
Vurgulamak:

48 mm Permalloy Çekirdek

,

15 mm Permalloy Çekirdek

,

48 mm Yüksek Geçirgenlik manyetik transformatör çekirdeği

Akım Trafosu İçin Yüksek Geçirgenlik Permalloy Çekirdek Demir-Nikel Alaşımı
Permalloy genellikle nikel içeriği %30 ila 90 arasında olan demir-nikel alaşımlarını ifade eder.Çok yaygın olarak kullanılan yumuşak bir manyetik alaşımdır.Uygun teknoloji sayesinde, manyetik özellikler, 105'i aşan ilk geçirgenlik, 106'yı aşan maksimum geçirgenlik, 2‰ Oersted kadar düşük zorlayıcılık, 1'e yakın veya 0'a yakın dikdörtgen katsayısı, yüz merkezli kübik kristal yapıya sahip Permalloy gibi etkili bir şekilde kontrol edilebilir. iyi bir plastisiteye sahiptir ve 1μm ultra ince şeritlere ve çeşitli kullanım biçimlerine işlenebilir.Yaygın olarak kullanılan alaşımlar 1J50, 1J79, 1J85 ve benzeridir.1J50'nin doygunluk manyetik indüksiyonu silikon çeliğinden biraz daha düşüktür, ancak manyetik geçirgenliği silikon çeliğinden düzinelerce kat daha yüksektir ve demir kaybı da silikon çeliğinden 2 ila 3 kat daha düşüktür.Daha yüksek frekanslı (400~8000Hz) bir transformatöre dönüştürülür ve yüksüz akım küçüktür.100W'ın altında küçük bir yüksek frekanslı transformatör yapmak için uygundur.1J79 iyi bir kapsamlı performansa sahiptir ve yüksek frekans ve alçak gerilim trafoları, kaçak koruma anahtarı çekirdekleri, ortak mod endüktans çekirdekleri ve akım trafosu çekirdekleri için uygundur.1J85'in ilk geçirgenliği, düşük frekanslı veya yüksek frekanslı giriş ve çıkış transformatörleri, ortak mod indüktörleri ve zayıf sinyalli yüksek hassasiyetli akım transformatörleri için uygun olan yüz bin 105'ten fazla olabilir.

Başvuru:
Zayıf manyetik alanda uygulama için uygundurlar, yüksek hassasiyetli ve küçük güç trafosu, düşük güçlü manyetik amplifikatör, röle, manyetik kayıt cihazı kafası, sıfır dizi akım trafosu, güç dönüştürücü, hassas akım trafosu, manyetik amplifikatör üretimi için kullanılabilirler. , güç transformatörü, jikle, darbe transformatörü, polarite darbe transformatörü, DC voltaj dönüştürücü, manyetik modülatör, sabit endüktans elemanı, tek kutuplu darbe transformatörü, manyetik koruyucu vb.

parametreler

Boyut (mm)Giriş akımı (A)Çıkış Gücü (mW)
55*65*51013mW dk
55*75*10538mW dk
55*75*12545mW dk
48*68*15550mW dk
55*75*20345mW dk

Koruma Permalloy Çekirdek 15mm Yüksek Geçirgenlik Manyetik Trafo Çekirdeği 0Koruma Permalloy Çekirdek 15mm Yüksek Geçirgenlik Manyetik Trafo Çekirdeği 1

parametre:

BOYGiriş AkımıDönüş oranıİş yoğunluğuVoltajÇıkış gücü
55*65*5mm10 A900T1K3.7V13mW
55*75*10mm5A400T400Ω3.9V38mW
54*78*12mm5A500T1K7V49mW
67*47*15mm5A400T750Ω6V48mW
55*75*20mm3 A250T500Ω4.3V36mW
95*75*20mm3A 5A250T400Ω 300Ω3.4V 4.5V28mW 67mW
85*55*25mm3A 5A250T600Ω 500Ω5.4V 7.6V48mW 115mW
88*67*10mm5A400T500Ω4.5V40mW
72*47*27mm3A 5A250T600Ω 500Ω5.6V 7.7V52mW 118mW
63*50*12mm5A400T300Ω2.9V28mW
58*42*8mm5A400T300Ω2.7V24mW
58*45*20mm5A400T300Ω5.3V46mW
50*35*15mm5A400T400Ω3.7V34mW
48*38*10mm5A900T1K4.7V22mW
43*33*6mm5A900T600Ω2.6V11mW
40*25*15mm5A400T500Ω5V50mW
43*33*9mm5A900T1K4.5V20mW
