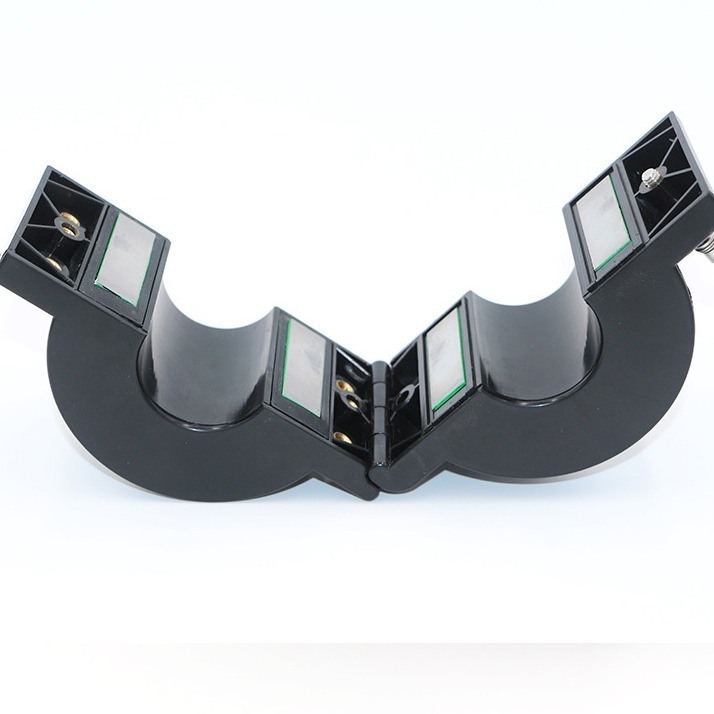

1A Akım Trafosu Güç Kaynağı Permalloy Ct Tek Katmanlı Sargı

Güç Sistemi Yüksek Gerilim Gücü için CT Güç Kaynağı Akım Trafosu

1. CT güç kaynağı prensibi

CT güç kaynağı, yani güç elde etmek için bir cihaz olarak güç hattına kurulu CT'yi kullanın.Güç kaynağı iki kısma ayrılır, biri elektrik elde etmek için kullanılan CT, diğeri CT tarafından elde edilen elektrik enerjisini gerekli DC voltaj ve akım güç kaynağı modülüne dönüştürmektir.

Uygulama alanı:

1. Esas olarak, düşük voltajlı AC gücü ve DC gücünün elde edilemediği yüksek voltajlı kablo iletiminde kullanılır.iş yeri
2. Yüksek voltaj kablosu, CT enerjisi sağlayan bir ortama sahip olmalıdır.
3. Havai kablolar, yeraltı branş kabloları, branş kutuları vb. tümü CT enerji çıkışı için uygundur (üç damarlı kablolar enerji çekemez)
4. CT güç çıkarma cihazının enerji çıkışı, yüksek voltaj kablosunun birincil akımına bağlıdır.Enerji çıkarma cihazı yük ekipmanını karşılayabiliyorsa, enerji çıkarma ekipmanı özelleştirilebilir veya güç çıkarma kapasitesini artırmak için paralel olarak birden fazla CT kullanılabilir.
5. Yüksek voltaj hattı ve elektrik kesintisi veya ciddi akım eksikliği, arka uç yüklü ekipmanın normal şekilde çalışamamasına neden olur.CT güç alma cihazı süper kapasitörü uyandırır ve anında anahtarlar ve gücün kesilmesini ve akımın yetersiz olmasını sağlamak için süper kapasitör yüklü ekipmana enerji sağlamaya devam eder.Koşullarda çalışmaya devam edebilir.
6. CT PTO cihazının belirli performans parametrelerinin, projenin fiili durumuna göre özelleştirilmesi gerekir.

Güç alan cihaz, CT elektromanyetik indüksiyon prensibi ile elektrik enerjisi elde eden bir tür güç kaynağıdır.
Cihaz iki bölümden oluşur: akım trafosu (CT) ve güç dönüştürme modülü.

Pil şarj ve deşarj yönetimine sahip, yüksek kararlılığa sahip akım indüksiyon güç kaynağı.Bu akım indüksiyon güç kaynakları serisi, potansiyel göl teknolojisi ve yüksek frekanslı izolasyon DC/DC dönüşüm teknolojisini kullanır, güç kaynağı durumu izleme ve pil şarj ve deşarj yönetimi ile desteklenir ve özel enerji karşılıklı endüktansını destekler Küçük boyutlu ve yüksek güç dönüşüm verimliliği ile, elektrik şebekesindeki büyük akım darbeleri ve yük atlamaları gibi çeşitli zorlu koşullarda güvenli güç kaynağı gereksinimlerini karşılar.

Özellik:

1. Tel akımının, güç eğrisinin ve elektrik gücünün geleneksel çalışma değerine göre endüksiyon güç kaynağını ve enerji depolama bileşenlerini makul bir şekilde seçin;

2. Manyetik devre nedeniyle, normal bir fenomen olan enerji trafosu çalışırken hafif bir tıkırtı sesi olacaktır;

3. İndüksiyon güç kaynağı modülünün prensibi, geleneksel güç kaynağınınkinden tamamen farklıdır ve diğer güç arayüzlerine bağlanmamalıdır;

Parametre:

diyagram
