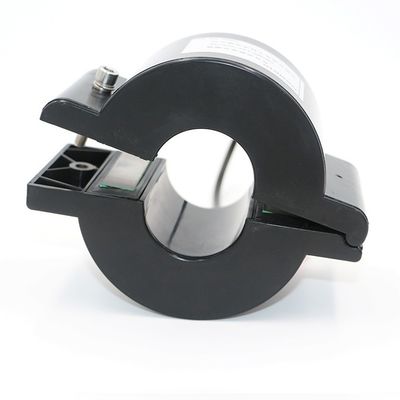

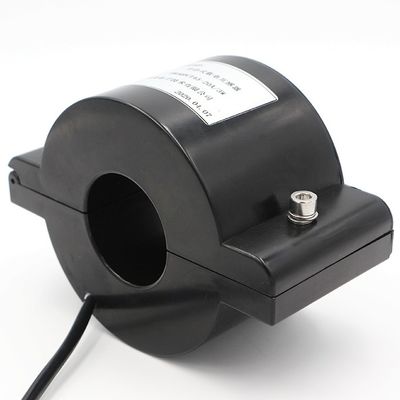

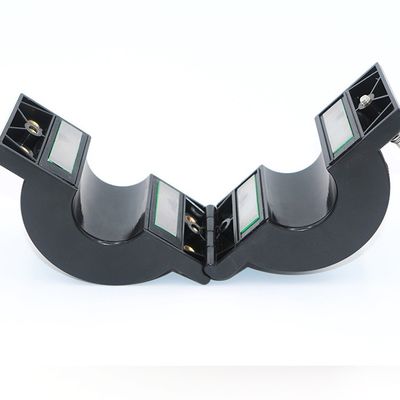

Tek CT Akım Trafosu Güç Kaynağı Alçak Gerilim Yüksek 3.5W Min

CT Serisi Enerji Nakil Hattı Enerji Toplama Cihazları

1. CT güç kaynağı prensibi

CT güç kaynağı, yani güç elde etmek için bir cihaz olarak güç hattına kurulu CT'yi kullanın.Güç kaynağı iki kısma ayrılır, biri elektrik elde etmek için kullanılan CT, diğeri CT tarafından elde edilen elektrik enerjisini gerekli DC voltaj ve akım güç kaynağı modülüne dönüştürmektir.

Uygulama alanı:

CT güç kaynağı esas olarak, ekipmanın başka bir güç kaynağı alamaması sorununu çözebilen güç hatlarında kullanılır.

3. Teknik Özellikler

1) CT, güç hattı kablosuna kurulduğundan, yalıtımı nispeten yüksektir.

2) CT güç kurulumu daha uygundur ve fiyatı düşüktür.

3) Düşük güçlü ekipmanın güç kaynağı için daha uygundur

ct serisi enerji nakil hattı enerji toplama cihazlarının uygulama aralığı şunları içerir: Yüksek voltajlı iletim hatlarının yüksek voltaj tarafına kurulan güç ekipmanı: tel sıcaklığı, esinti titreşimi, dörtnala, ikincil adım salınımı, gerilim ve yüksekte buz izleme cihazları - Gerilim havai iletim hatları.Yüksek voltajlı iletim hatlarının yakınında güç elde edilmesi zor olan güç ekipmanları: yeraltı güç kablo hatlarında çeşitli izleme cihazları, halka ağ kabinlerinde izleme ekipmanları, vb. Performans özellikleri: Endüktif enerji çıkışı, yüksek verimlilik ve güvenilirlik, bakım gerektirmeyen açık- tip enerji toplama trafosu, kurulumu kolay, basit kablolama, enerji toplama modülü metal koruyucu paketi benimser, iyi hava sızdırmazlığı, zorlu ortamlara uyum, kararlı çalışma ve hat akımı değişiklikleri koşullarında çalışabilir Kararlı çıkış, anahtar tipi regüleli voltaj standart tasarımı, çıkış voltajı kararlı, dalgalanma küçük, maksimum çıkış gücü 150W'tan fazla olabilir, 3000A akımda sürekli çalışabilir ve 6kV'dan 500kV'a kadar herhangi bir voltaj seviyesindeki iletim hattına monte edilebilir. .

Özellik:

1. Tel akımının, güç eğrisinin ve elektrik gücünün geleneksel çalışma değerine göre endüksiyon güç kaynağını ve enerji depolama bileşenlerini makul bir şekilde seçin;

2. Manyetik devre nedeniyle, normal bir fenomen olan enerji trafosu çalışırken hafif bir tıkırtı sesi olacaktır;

3. İndüksiyon güç kaynağı modülünün prensibi, geleneksel güç kaynağınınkinden tamamen farklıdır ve diğer güç arayüzlerine bağlanmamalıdır;

Parametre:

diyagram
