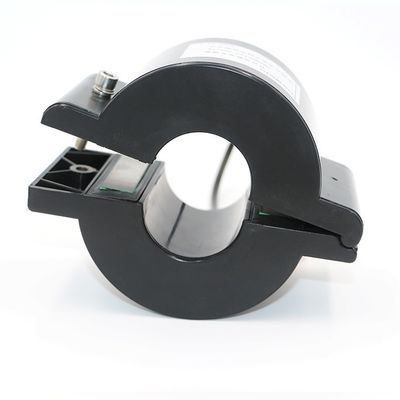

Tek Kademeli Silikon Çelik Toroidal Çekirdek Yüksek Gerilim 2000A Dc Akım Trafosu

Güç Sistemi Yüksek Gerilim Gücü için CT Güç Kaynağı Akım Trafosu

Ct güç toplama cihazı, elektrik enerjisi elde etmek için elektromanyetik indüksiyon prensibini kullanan ve kararlı bir voltaj çıkışı gerçekleştiren yeni bir güç kaynağı cihazı türüdür.Cihaz, uzun vadeli istikrarlı ve güvenilir çalışma, olgun teknoloji, iletim hattının akımındaki değişikliklere güçlü uyum, kısa devre ve ani akımın kendini korumasına sahiptir ve çeşitli iletim hatları çevrimiçi izleme ve izleme için güvenilir güç sağlayabilir. teçhizat.

1. CT güç kaynağı prensibi

CT güç kaynağı, yani güç elde etmek için bir cihaz olarak güç hattına kurulu CT'yi kullanın.Güç kaynağı iki kısma ayrılır, biri elektrik elde etmek için kullanılan CT, diğeri CT tarafından elde edilen elektrik enerjisini gerekli DC voltaj ve akım güç kaynağı modülüne dönüştürmektir.

Uygulama alanı:

1. Esas olarak, düşük voltajlı AC gücü ve DC gücünün elde edilemediği yüksek voltajlı kablo iletiminde kullanılır.iş yeri
2. Yüksek voltaj kablosu, CT enerjisi sağlayan bir ortama sahip olmalıdır.
3. Havai kablolar, yeraltı branş kabloları, branş kutuları vb. tümü CT enerji çıkışı için uygundur (üç damarlı kablolar enerji çekemez)
4. CT güç çıkarma cihazının enerji çıkışı, yüksek voltaj kablosunun birincil akımına bağlıdır.Enerji çıkarma cihazı yük ekipmanını karşılayabiliyorsa, enerji çıkarma ekipmanı özelleştirilebilir veya güç çıkarma kapasitesini artırmak için paralel olarak birden fazla CT kullanılabilir.
5. Yüksek voltaj hattı ve elektrik kesintisi veya ciddi akım eksikliği, arka uç yüklü ekipmanın normal şekilde çalışamamasına neden olur.CT güç alma cihazı süper kapasitörü uyandırır ve anında anahtarlar ve gücün kesilmesini ve akımın yetersiz olmasını sağlamak için süper kapasitör yüklü ekipmana enerji sağlamaya devam eder.Koşullarda çalışmaya devam edebilir.
6. CT PTO cihazının belirli performans parametrelerinin, projenin fiili durumuna göre özelleştirilmesi gerekir.

Özellik:

1. Tel akımının, güç eğrisinin ve elektrik gücünün geleneksel çalışma değerine göre endüksiyon güç kaynağını ve enerji depolama bileşenlerini makul bir şekilde seçin;

2. Manyetik devre nedeniyle, normal bir fenomen olan enerji trafosu çalışırken hafif bir tıkırtı sesi olacaktır;

3. İndüksiyon güç kaynağı modülünün prensibi, geleneksel güç kaynağınınkinden tamamen farklıdır ve diğer güç arayüzlerine bağlanmamalıdır;

Parametre:

diyagram
