Ürün ayrıntıları:
|
| Malzeme: | kalıcı | Yapı: | Toroidal çekirdek |
|---|---|---|---|
| Başvuru: | Koruma, Ölçüm | İsim: | kalıcı çekirdek |
| Vurgulamak: | 5 mm Permalloy Çekirdek,Demir Nikel Permalloy Çekirdek,38mW min manyetik toz çekirdek |
||

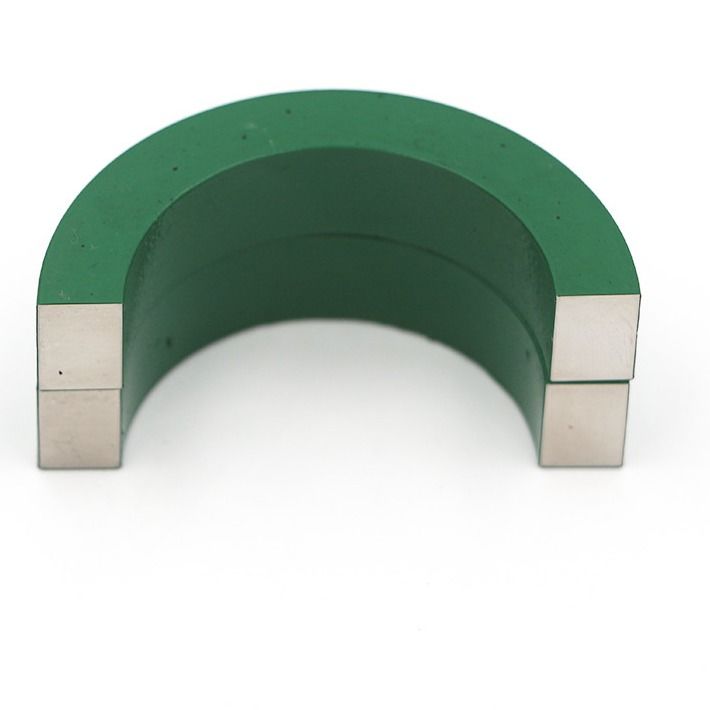

Akım Trafosu İçin Permalloy Çekirdek Demir-Nikel Alaşımı
permalloy şerit, yüksek manyetik geçirgenliğe ve yüksek geçirgenliğe sahip bir alaşım malzemesidir.Özellikleri: %45-81 NI orta nikel ve yüksek nikel yumuşak manyetik alaşım: Bs=0.7-1.6T.Manyetik geçirgenlik 50.000 ila 50.000 arasındadır.500.000, farklı kullanım
Üretim süreci ve ısıl işlem sistemi, sıradan döngü-yüksek başlangıç geçirgenliği, dikdörtgen döngü-yüksek artık manyetik indüksiyon ve düz döngü-düşük artık manyetik indüksiyon elde edebilir.Manyetik bileşenlerin ağırlığını ve hacmini azaltmak için yüksek manyetik indüksiyon, yüksek manyetik geçirgenlik ve düşük kayıp.Esas olarak metal kalkanlar için kullanılır
parametreler
| Boyut (mm) | Giriş akımı (A) | Çıkış Gücü (mW) |
| 55*65*5 | 10 | 13mW dk |
| 55*75*10 | 5 | 38mW dk |
| 55*75*12 | 5 | 45mW dk |
| 48*68*15 | 5 | 50mW dk |
| 55*75*20 | 3 | 45mW dk |
parametre:
| BOY | Giriş Akımı | Dönüş oranı | İş yoğunluğu | Voltaj | Çıkış gücü |
| 55*65*5mm | 10 A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3 A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
