Ürün ayrıntıları:
|
| Malzeme: | kalıcı | Yapı: | Toroidal çekirdek |
|---|---|---|---|
| Başvuru: | Koruma, Ölçüm | İsim: | kalıcı çekirdek |
| Vurgulamak: | 13mW yumuşak demir çekirdekli trafo,10mm UL yumuşak demir çekirdekli trafo,UL kalıcı toroidal trafo çekirdeği |
||

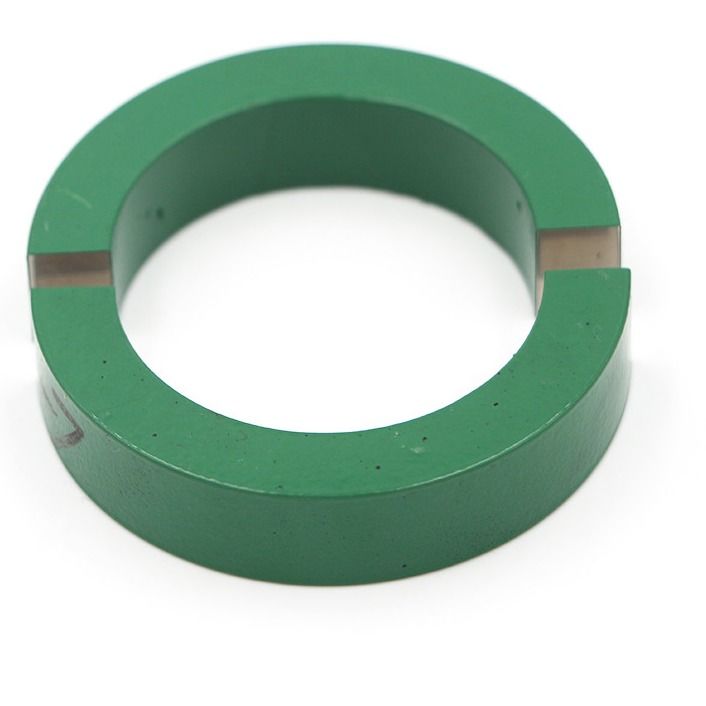

Akım Trafosu İçin Permalloy Çekirdek Demir-Nikel Alaşımı
Permalloy esasen çok düşük zorlayıcılığa sahip bir demir-nikel (FeNi) alaşımıdır, doygunluk manyetik yoğunluğu Bs, geçirgenlik ve Curie sıcaklığının tümü yüksek, saf demire yakındır.Çok elemanlı permalloy, ilk bağıl geçirgenlik 30.000 ila 80.000'e ulaşabilir, ancak özdirenç düşüktür, yaklaşık 10-7Ω-m, çok ince dilimler halinde işlenebilir, bu nedenle (20-30) kHz'e kadar kullanılabilir çalışma frekansı.0,02 mm kalınlığındaki Permalloy ince şeritler, ev mühendisliğinde yaygın olarak kullanılmaktadır ve ayrıca 0,005 mm kalınlığında ince şeritler de vardır.Bununla birlikte, manyetik çekirdeğin sarma işlemi sırasında ince şeridin yüzeyinin yalıtımı nedeniyle, doldurma faktörü büyük ölçüde azalır, bu nedenle mühendislikte nadiren kullanılır.Uygulama frekansı 30kHz'i aştığında, permalloy'un düşük özdirenci nedeniyle kaybı önemli ölçüde artacaktır.
parametreler
| Boyut (mm) | Giriş akımı (A) | Çıkış Gücü (mW) |
| 55*65*5 | 10 | 13mW dk |
| 55*75*10 | 5 | 38mW dk |
| 55*75*12 | 5 | 45mW dk |
| 48*68*15 | 5 | 50mW dk |
| 55*75*20 | 3 | 45mW dk |
parametre:
| BOY | Giriş Akımı | Dönüş oranı | İş yoğunluğu | Voltaj | Çıkış gücü |
| 55*65*5mm | 10 A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3 A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
