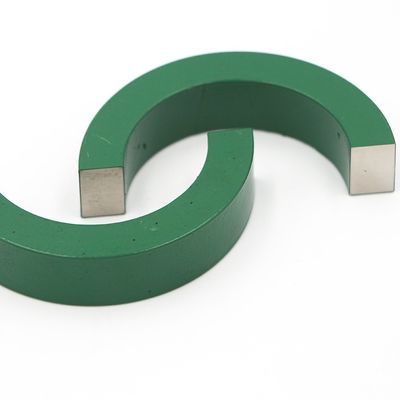

Yüksek Geçirgenlikli Manyetik Çekirdekli Trafo 10mm Toroidal Akım Trafosu

Akım Trafosu İçin Yüksek Geçirgenlikli Permalloy Çekirdek

Permalloy, %35 ile %90 arasında değişen çok çeşitli nikel içeriğine sahip bir demir-nikel alaşımını ifade eder.Permalloy'un en büyük özelliği, zayıf manyetik alanlardaki yüksek manyetik geçirgenliğidir.Doygunluk manyetik indüksiyon yoğunlukları genellikle 0.6-1.0T arasındadır.En basit permalloy, iki elementten oluşan bir alaşımdır: demir ve nikel.Uygun haddeleme ve ısıl işlem sayesinde yüksek manyetik geçirgenliğe sahip olabilirler.Aynı zamanda, nispeten yüksek doygunluktaki manyetik indüksiyon elde etmek için demir ve nikel içeriğini makul bir şekilde eşleştirebilirler.Bununla birlikte, bu permalloy düşük özdirenç ve zayıf mekanik özelliklere sahiptir, bu nedenle çok fazla pratik uygulama yoktur.Permalloy esasen çok düşük zorlayıcılığa sahip bir demir-nikel (FeNi) alaşımıdır, doygunluk manyetik yoğunluğu Bs, geçirgenlik ve Curie sıcaklığının tümü yüksek, saf demire yakındır.Çok elemanlı permalloy, ilk bağıl geçirgenlik 30.000 ila 80.000'e ulaşabilir, ancak özdirenç düşüktür, yaklaşık 10-7Ω-m, çok ince dilimler halinde işlenebilir, bu nedenle (20-30) kHz'e kadar kullanılabilir çalışma frekansı.0,02 mm kalınlığındaki Permalloy ince şeritler, ev mühendisliğinde yaygın olarak kullanılmaktadır ve ayrıca 0,005 mm kalınlığında ince şeritler de vardır.Bununla birlikte, manyetik çekirdeğin sarma işlemi sırasında ince şeridin yüzeyinin yalıtımı nedeniyle, doldurma faktörü büyük ölçüde azalır, bu nedenle mühendislikte nadiren kullanılır.Uygulama frekansı 30kHz'i aştığında, permalloy'un düşük özdirenci nedeniyle kaybı önemli ölçüde artacaktır.

3. Özellikler
1). Düşük zorlayıcılık ve manyetik histerezis kaybı;
2). Yüksek direnç ve loweddy-currentloss;
3). Yüksek ilk manyetik geçirgenlik ve maksimum manyetik geçirgenlik;
4). Yüksek doygunluk manyetik akı yoğunluğu;

parametreler

parametre:
