Ürün ayrıntıları:
|
| malzeme: | Mn、Zn、Ni | İndüktans: | 600uh DK |
|---|---|---|---|
| DC direnci: | 30mΩ MAKS | dönüş oranı: | 13 |
| Voltaj: | 4000VAC | test koşulu: | 1KHZ 0.1V |
| Vurgulamak: | 4000V AC ortak mod indüktörü,1KHZ ortak mod indüktörü,1KHZ ortak mod bobini |
||

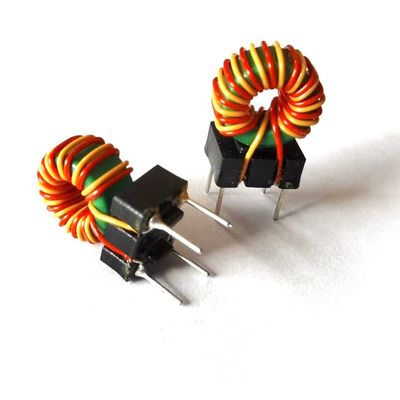

Elektronik Ekipmanların Emi Gürültüsünü Bastırmak İçin Ortak Mod İndüktörlerini Filtreleyin
Ferrit çekirdeği benimser, çift teller paralel olarak sarılır.Düşük diferansiyel mod gürültü sinyali, parazit kaynağını bastırır ve yüksek hızlı sinyalde deforme olması zordur.İyi gürültü bastırma önlemleri, yüksek ortak mod gürültü bastırma ve düşük diferansiyel mod gürültü sinyali bastırma.
Ortak mod filtre tasarımı, ortak mod kapasitörleri, balun veya ortak mod indüktörleri dahil olmak üzere nispeten basittir.Ortak mod kondansatörü, iki giriş hattının ortak mod akımını toprağa atlar.Ortak mod endüktansı dengeli bir empedans sunar, yani güç hattındaki ve toprak hattındaki empedans eşittir ve bu empedans ortak mod gürültüsüne bir empedans özelliği sunar.
Uygulamalar
| NUMARA | Kalem | Test pimi | Test değeri | Şart |
| 1 | İndüktans |
4-1/3-2
|
600uh DK
|
1KHZ 0.1V
|
| 2 | Voltaj |
4-1/3-2
|
4000VAC
|
10S/2mA
|
| 3 | DC direnci |
4-1=3-2
|
30mΩ MAKS
|
TH2511
|
Diyagram
