Ürün ayrıntıları:
|
| Malzeme: | kalıcı | Bobin Yapısı: | Toroidal çekirdek |
|---|---|---|---|
| kullanım: | BT | Başvuru: | akım trafosu |
| Vurgulamak: | CT kalıcı trafo çekirdeği,20 mm kalıcı trafo çekirdeği,20 mm kalıcı toroidal çekirdek |
||

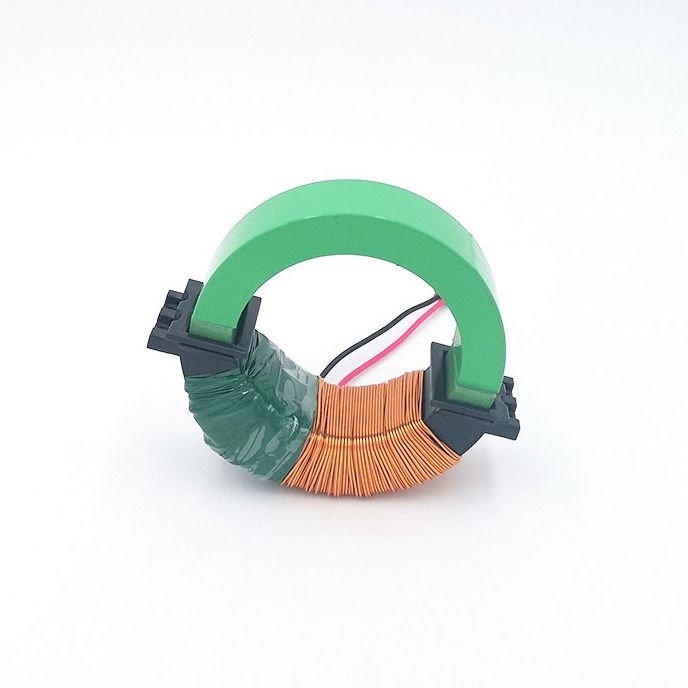

Akım Trafosu için Permalloy Güç Bobini
Akım trafosunun prensibi elektromanyetik indüksiyon prensibine dayanmaktadır.Akım trafosu kapalı bir çekirdek ve sargılardan oluşur.Birincil sargısı, akımın ölçülmesi gereken hatta dizilmiş birkaç dönüşe sahiptir.Bu nedenle, genellikle hattan akan tüm akıma sahiptir.Sekonder sargı, ölçüm cihazına ve koruma devresine seri olarak bağlanan çok sayıda dönüşe sahiptir.Akım trafosu çalışırken, ikincil yan döngüsü her zaman kapalıdır, bu nedenle ölçüm cihazının seri bobininin ve koruma devresinin empedansı çok küçüktür ve akım trafosunun çalışma durumu kısa devreye yakındır.Akım trafosu, birincil taraftaki büyük bir akımı ikincil taraftaki küçük bir akıma dönüştürmek için kullanılır ve ikincil taraf açılamaz.
parametreler
| Boyut (mm) | Giriş akımı (A) | Çıkış Gücü (mW) |
| 55*65*5 | 10 | 13mW dk |
| 55*75*10 | 5 | 38mW dk |
| 55*75*12 | 5 | 45mW dk |
| 48*68*15 | 5 | 50mW dk |
| 55*75*20 | 3 | 45mW dk |
parametre:
| BOY | Giriş Akımı | Dönüş oranı | İş yoğunluğu | Voltaj | Çıkış gücü |
| 55*65*5mm | 10 A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3 A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
