Ürün ayrıntıları:
|
| Malzeme: | kalıcı | Bobin Yapısı: | Toroidal çekirdek |
|---|---|---|---|
| kullanım: | BT | boy: | 10*20mm |
| Vurgulamak: | 20mm kalıcı trafo çekirdeği,Bobin kalıcı trafo çekirdeği,20 mm kalıcı toroidal çekirdek |
||

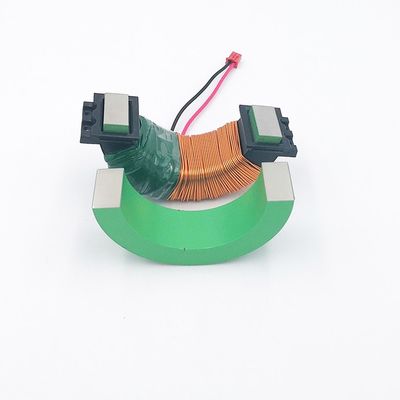

Akım Trafosu İçin 10*20mm Permalloy Güç Bobini
Akım trafosunun prensibi elektromanyetik indüksiyon prensibine dayanmaktadır.Akım trafosu kapalı bir çekirdek ve sargılardan oluşur.Birincil sargısının çok az dönüşü vardır ve bu, ölçülmesi gereken akım hattına dizilmiştir.Bu nedenle, genellikle hattan akan tüm akıma sahiptir.İkincil sargının nispeten fazla sayıda dönüşü vardır.Ölçüm cihazına ve koruma devresine seri olarak bağlanır ve mevcut karşılıklı endüktans Transformatör çalışırken, ikincil döngüsü her zaman kapalıdır, bu nedenle ölçüm cihazının seri bobininin ve koruma döngüsünün empedansı çok küçüktür, ve akım trafosunun çalışma durumu kısa devreye yakın
parametreler
| Boyut (mm) | Giriş akımı (A) | Çıkış Gücü (mW) |
| 55*65*5 | 10 | 13mW dk |
| 55*75*10 | 5 | 38mW dk |
| 55*75*12 | 5 | 45mW dk |
| 48*68*15 | 5 | 50mW dk |
| 55*75*20 | 3 | 45mW dk |
parametre:
| BOY | Giriş Akımı | Dönüş oranı | İş yoğunluğu | Voltaj | Çıkış gücü |
| 55*65*5mm | 10 A | 900T | 1K | 3.7V | 13mW |
| 55*75*10mm | 5A | 400T | 400Ω | 3.9V | 38mW |
| 54*78*12mm | 5A | 500T | 1K | 7V | 49mW |
| 67*47*15mm | 5A | 400T | 750Ω | 6V | 48mW |
| 55*75*20mm | 3 A | 250T | 500Ω | 4.3V | 36mW |
| 95*75*20mm | 3A 5A | 250T | 400Ω 300Ω | 3.4V 4.5V | 28mW 67mW |
| 85*55*25mm | 3A 5A | 250T | 600Ω 500Ω | 5.4V 7.6V | 48mW 115mW |
| 88*67*10mm | 5A | 400T | 500Ω | 4.5V | 40mW |
| 72*47*27mm | 3A 5A | 250T | 600Ω 500Ω | 5.6V 7.7V | 52mW 118mW |
| 63*50*12mm | 5A | 400T | 300Ω | 2.9V | 28mW |
| 58*42*8mm | 5A | 400T | 300Ω | 2.7V | 24mW |
| 58*45*20mm | 5A | 400T | 300Ω | 5.3V | 46mW |
| 50*35*15mm | 5A | 400T | 400Ω | 3.7V | 34mW |
| 48*38*10mm | 5A | 900T | 1K | 4.7V | 22mW |
| 43*33*6mm | 5A | 900T | 600Ω | 2.6V | 11mW |
| 40*25*15mm | 5A | 400T | 500Ω | 5V | 50mW |
| 43*33*9mm | 5A | 900T | 1K | 4.5V | 20mW |
